| Количество: | |
|---|---|

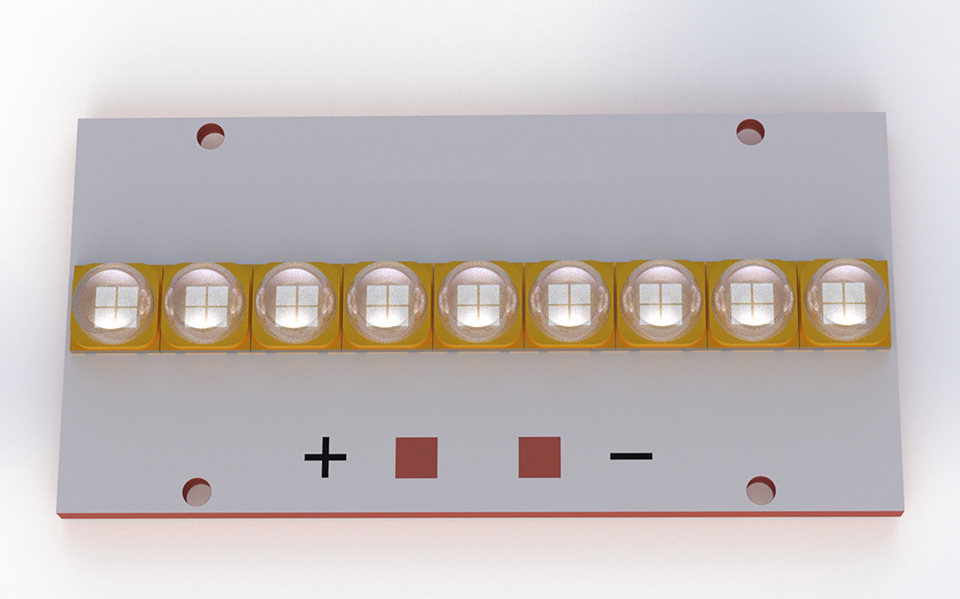

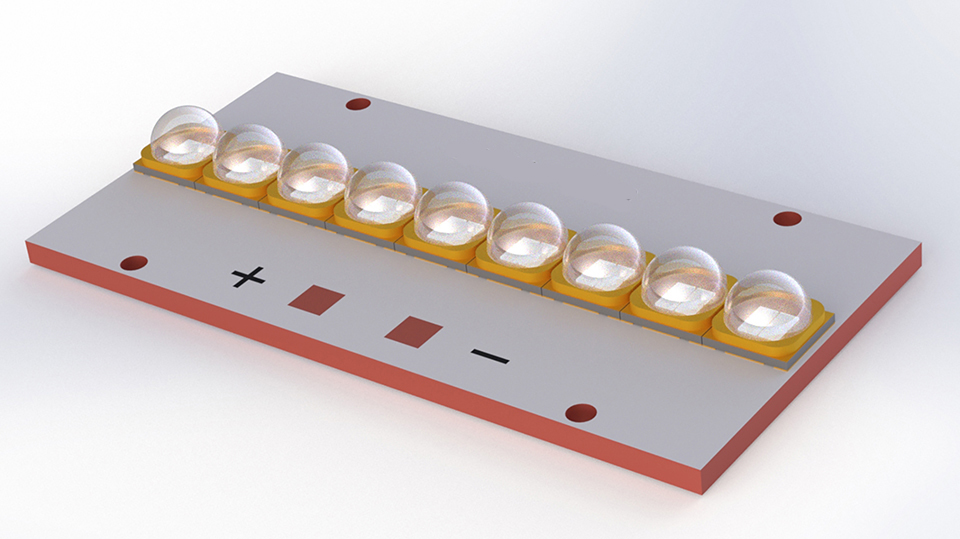

| Ключевые атрибуты | Ценности | Ключевые атрибуты | Ценности |
| Длина волны | 365/385/395/405/420 нм | Оптическая мощность | 13800 МВт/см² или по индивидуальному заказу |
| Размер платы | 60мм*30мм*2мм или по индивидуальному заказу | Гарантия | 5 лет/3 года по индивидуальному заказу |
| Название бренда | ГУОЛИ / Индивидуальные | Излучающий цвет | Индивидуальные |
| Напряжение | 63 В/по индивидуальному заказу | Водонепроницаемый | Доступный вариант. У нас есть процесс нанесения гидроизоляционного клея. |
| Радиатор | Доступный | Угол излучения | 60°/120° |
| Сертификация | UL(CUL), IS09001&IS014001, IATF16949, ДОСТИГАЕМОСТЬ, RoHS | Светодиодные характеристики | 6565/9 шт. или по индивидуальному заказу |
| Толщина меди | 0,5-3 унции | Материал печатной платы | Печатная плата на медной основе |
| Вход | переменного тока | Источник света | ВЕЛ |
| Поддержка диммера | Доступно (поддержка драйверов) | Текущий | 2А или по индивидуальному заказу |
| Размер | 60мм*30мм*2мм/по индивидуальному заказу | Услуга | Комплексное обслуживание под ключ |
| СВЕТОДИОДНЫЕ ЧИПЫ | Вариант бренда: бренды NICHIA и enconamy. | Точность цветопередачи на начальном этапе | Мин. 3 СДКМ |
| Власть | 126 Вт/по индивидуальному заказу | ЖАГА | Доступный |
Особенности продукта
* Отличная теплоотдача. Целенаправленное управление температурным режимом в условиях высокой мощности.
* Устойчивость к УФ-старению, высокая стабильность, сохранение оптической эффективности.
* Точное электрическое управление, модульная конструкция, адаптируемая к процессам печати.
* Надежность и технологическая адаптируемость соответствуют долгосрочным эксплуатационным требованиям принтеров.
Что тебя беспокоит?
Недостаточно сухо? Наши модули обеспечивают чрезвычайно высокую плотность излучения, гарантируя мгновенное и полное затвердевание чернил при высокоскоростной печати.
Короткая продолжительность жизни? Решая проблему перегрева УФ-светодиодов, мы используем термоэлектрически разделенную медную подложку для предотвращения затухания света.
Неравномерное отверждение? Точный дизайн шага чипов и оптическое моделирование обеспечивают равномерную интенсивность света по всей поверхности.
Наш индивидуальный процесс обслуживания (обслуживание OEM/ODM):
Анализ требований: каковы ваши требования к длине волны, размеру и интенсивности света.
Тепловое моделирование: Обеспечение тепловой безопасности при высокой мощности.
Быстрое прототипирование: доставка первого образца через 7-10 дней.
Наш светодиодный модуль для отверждения принтеров в основном используется в струйных УФ-принтерах, 3D-принтерах (фотоотверждаемых) и других подобных устройствах. Его основная функция — быстрое отверждение чернил и светочувствительных смол с использованием определенных длин волн ультрафиолетового/видимого света. При проектировании параметров и выборе светодиодов особое внимание уделяется эффективности отверждения, однородности эффекта отверждения и совместимости оборудования.
I. Требования к основным оптическим параметрам
1. Световая отдача – акцент на энергоэффективности отверждения (плотность оптической мощности)
Лампы для отверждения принтера не ориентированы на светоотдачу (лм/Вт) обычного освещения. Основными показателями являются плотность оптической мощности (мВт/см²) и эффективность фотоэлектрического преобразования, которые напрямую определяют скорость отверждения и энергопотребление:
Лампа для отверждения УФ-струйного принтера:
Длина волны 365/395/405 нм, плотность оптической мощности ≥800 мВт/см², что обеспечивает мгновенное затвердевание чернил при высокоскоростной печати и предотвращает размазывание чернил; Эффективность фотоэлектрического преобразования ≥30% (светодиодный источник света), что снижает энергопотребление оборудования.
Лампы для отверждения 3D-принтера (LCD/DLP/SLA):
Модели SLA/DLP (УФ-отверждение): основная длина волны 405 нм, плотность мощности света ≥100 мВт/см² для обеспечения глубины отверждения слоя смолы (обычно 0,025–0,1 мм/слой);
Модели с ЖК-дисплеем: требуется высокооднородный источник поверхностного света с отклонением плотности мощности света ≤±5%, чтобы избежать неполного отверждения в определенных областях модели.
Дополнительное примечание: для некоторых устройств требуется однородность излучения, требующая ≥90%, чтобы гарантировать отсутствие «слепых зон» отверждения на напечатанных/отвержденных поверхностях.
2. Основные параметры процесса
Точность длины волны: отклонение должно быть ≤ ± 3 нм. Например, длину волны широко используемых светодиодов с длиной волны 405 нм в 3D-печати необходимо контролировать в пределах 402–408 нм; в противном случае реакция отверждения светочувствительной смолы не удастся.
Скорость реакции отверждения: светодиодная лампа отверждения должна поддерживать мгновенный запуск (≤1 мс), чтобы адаптироваться к высокочастотным требованиям принтера к запуску и остановке, исключая необходимость предварительного нагрева.
Стабильность срока службы: срок службы L70 ≥ 20 000 часов, а дрейф длины волны ≤ ± 2 нм после длительного использования, чтобы избежать ухудшения качества печати.
II. Ключевые аспекты конструкции нашего источника света
Точное согласование длин волн для фоточувствительных материалов
УФ-отверждение чернил: предпочтительным является ближний ультрафиолетовый свет с длиной волны 395 нм/405 нм из-за его сильного проникновения, быстрой скорости отверждения и хорошей совместимости с компонентами чернил; Глубокий ультрафиолетовый свет с длиной волны 365 нм подходит для чернил с высокой адгезией, но стоимость оборудования выше.
3D-печать. Отверждение фоточувствительной смолы:
Обычные смолы: адаптированы к ультрафиолетовому излучению с длиной волны 405 нм, имеют низкую стоимость и высокую эффективность отверждения;
Высокоточные смолы: некоторые используют ультрафиолетовый свет с длиной волны 365 нм, что приводит к меньшему размеру пятна и точности печати в пределах 50 мкм;
Как избежать несоответствия длин волн: например, использование светодиодов с длиной волны 365 нм для отверждения специальных смол с длиной волны 405 нм может привести к неполному отверждению и легкому растрескиванию модели.
Легкий однородный дизайн (основная задача)
УФ-струйные принтеры: используйте ленточный источник света + конструкцию линз с равномерным светом, чтобы обеспечить равномерную плотность мощности света в области печати, предотвращая плохое затвердевание чернил по краям; источник света должен двигаться синхронно с печатающей головкой или следует использовать источник света с полной площадью покрытия.
3D-принтеры (ЖК-дисплей): источник света должен быть совмещен с ЖК-экраном с помощью рассеивающей пластины + линзы Френеля, чтобы преобразовать точечный источник света в источник света с однородной поверхностью, обеспечивая постоянную толщину отверждения смолы для каждого слоя.
3D-принтеры (SLA): контролируйте путь светового пятна через систему сканирования гальванометра, чтобы обеспечить равномерное распределение энергии в области сканирования; диаметр светового пятна должен соответствовать точности печати (обычно 20–100 мкм).
Проектирование тепловыделения и контроля температуры
Лампы полимеризации выделяют значительное количество тепла при длительной работе (особенно массивы большой мощности). Чрезмерная температура может вызвать дрейф длины волны светодиодов, ослабление мощности света и даже повреждение светочувствительного материала.
Решения по рассеиванию тепла:
Лампы для отверждения малой мощности (например, настольные 3D-принтеры): используйте алюминиевую подложку с радиаторными ребрами для естественного рассеивания тепла.
Лампы для отверждения высокой мощности (например, промышленные УФ-принтеры): используйте вентилятор с воздушным охлаждением с тепловыми трубками или систему водяного охлаждения, чтобы поддерживать температуру перехода светодиода ≤60 ℃.
Примечание. Поток рассеивающего тепло воздуха должен быть изолирован от внутренних компонентов оборудования, чтобы пыль не прилипала к поверхности светодиода/линзы и не влияла на эффективность передачи света.
Совместимость оборудования и конструкция защиты
Установочные размеры: Лампа для отверждения должна быть адаптирована к модели принтера (например, длина ленты лампы соответствует ширине печати) со стандартизированными интерфейсами для легкой разборки и замены;
Степень защиты: оборудование промышленного класса должно соответствовать IP54 или выше, чтобы предотвратить коррозию шариков лампы и печатных плат чернилами и парами смолы; настольное оборудование должно иметь пыленепроницаемое исполнение;
Согласование привода: используйте привод постоянной мощности с точностью выходной мощности ≤±2%, чтобы избежать колебаний напряжения, вызывающих нестабильную мощность света и влияющих на результаты отверждения; поддержка ШИМ-регулирования яркости для адаптации к различным скоростям печати и типам смол.
Безопасность Защита
УФ-лампа для отверждения должна быть оснащена защитой от утечки УФ-излучения, чтобы предотвратить ожоги УФ-излучением кожи и глаз оператора;
Оборудование оснащено аварийным выключателем, чтобы предотвратить ненормальное постоянное освещение лампы для полимеризации и повреждение печатных материалов или оборудования;
При отверждении смолы выделяется небольшое количество летучих веществ; оборудование должно быть оборудовано вытяжной системой для предотвращения контакта с высокотемпературными компонентами корпуса лампы, что может привести к угрозе безопасности.
III. Выбор светодиодных бусин
Светодиодные шарики, используемые в лампах для отверждения принтеров, в основном представляют собой шарики УФ-светодиодов (заменяющие традиционные ртутные лампы, которые более экологичны и энергоэффективны). Выбор зависит от типа принтера:
1. Бусины лампы для отверждения УФ-струйного принтера
3030 УФ светодиодный шарик (основной вариант)
Технические характеристики: мощность одиночного шарика 1–3 Вт, длина волны 365 нм/395 нм/405 нм по выбору, оптическая мощность ≥1000 мВт/бусина, угол луча 120°;
Преимущества: Высокая плотность мощности, хорошее рассеивание тепла, подходит для размещения массивов в лампах для отверждения полос;
Подходит для: Широкоформатных струйных УФ-принтеров промышленного класса.
2835 УФ светодиодный шарик
Технические характеристики: Мощность одиночного шарика 0,5 ~ 1 Вт, длина волны 395/405 нм, оптическая мощность ≥500 мВт/шарик;
Преимущества: Небольшой размер, низкая стоимость, подходит для небольших настольных УФ-принтеров.
2. Светодиодные бусины, отверждаемые на 3D-принтере
Светодиодные бусины с чипом 405 нм (модели с ЖК-дисплеем)
Основные модели: 2835, 3014, мощность одного светодиода 0,2–0,5 Вт, угол луча 140°;
Требования: Расположение светодиодных шариков должно обеспечивать равномерный поверхностный источник света, используемый в сочетании с пластиной-рассеивателем;
Подходящие сценарии: Настольные фотополимерные 3D-принтеры с ЖК-дисплеем.
Мощные люменоподобные УФ-светодиоды (модели SLA/DLP)
Технические характеристики: Мощность одного светодиода 5–10 Вт, длина волны 365/405 нм, оптическая мощность ≥5000 мВт/бусина, диаметр пятна, регулируемый с помощью линзы;
Преимущества: Высокая плотность оптической мощности, подходит для систем сканирования гальванометров, обеспечивая высокоточное отверждение;
Подходящие сценарии: 3D-принтеры SLA/DLP промышленного уровня.
COB Интегрированные УФ-светодиодные чипы
Технические характеристики: Мощность одного чипа 10 ~ 50 Вт, размер излучающей поверхности Φ10 ~ 50 мм, длина волны 395 нм/405 нм;
Преимущества: равномерный световой поток, отсутствие необходимости в сложной компоновке матрицы, подходит для крупногабаритных ЖК-3D-принтеров;
Примечание. Требуется специальная линза с равномерным светом, чтобы избежать чрезмерной мощности света в центральной зоне.
3. Основные требования к производительности чипов
Стабильность длины волны: дрейф длины волны ≤±2 нм при высокой температуре (60 ℃), обеспечивая постоянный эффект отверждения;
Устойчивость к старению: ослабление мощности света ≤10%/1000 часов после длительного использования, что соответствует требованиям длительного использования оборудования;
Требования к герметизации: используется силиконовая герметизация, устойчивая к ультрафиолетовому излучению, чтобы избежать старения герметизирующего клея под воздействием ультрафиолета, что приводит к выходу чипа из строя.
Приложение
1. Цифровые УФ-принтеры: Планшетные УФ-принтеры/УФ-рулонные УФ-принтеры/УФ-цилиндрические принтеры/Настольные УФ-принтеры
2.Промышленные печатные машины: флексографские печатные машины/машины офсетной печати/машины глубокой печати.
3.Специальные печатные машины: 3D-принтеры.
4. Струйные принтеры для кодирования/маркировки
