| Количество: | |
|---|---|
| Слой | 2L |
| Базовый материал | Медь |
| Спецификация | Размер печатной платы по индивидуальному заказу |
| Доставка | 7-14 дней |
| Сертификация | UL(CUL), IS09001&IS014001, IATF16949, REACH, RoHS, |
| Приложение | Автомобильные фары, Новая энергия, Зарядное устройство, Сценическое освещение, Наружное освещение, Драйвер оборудования 5G, Инвертор, УФ-отверждение |
| Транспортный пакет | Вакуумная упаковка и защита пеной |
| Обработка поверхности | OSP / Иммерсионное никель-золото / Иммерсионное никель-палладиевое золото / Иммерсионное олово / HASL |
| Толщина продукта мин./макс. | 0,6/3,2 |
Минимальная толщина диэлектрического слоя | 38 мкм |
Максимум меди внешнего слоя Толщина | 15 унций |
| Минимальная ширина линии/зазор внешнего слоя | 0,1/0,1 мм |
| Минимальный диаметр механического отверстия | 0,6 мм |
| Минимальная ширина кольца паяльной маски | 0,05 мм |
| Минимальное окно паяльной маски | 0,025 мм |
| Минимальный допуск контактной площадки к окну | 0,05 мм |
| Минимальный допуск отверстия к окну | 0,05 мм |
| Минимальный допуск глубины фрезерования | 0,035 мм |
| Допуск отверстия к контактной площадке | 0,035 мм |
| Допуск от отверстия к отверстию | 0,035 мм |
| Теплопроводность диэлектрического слоя (Вт/мк) | 380,0–400,0 Вт, напряжение пробоя: 2–6 кВ |

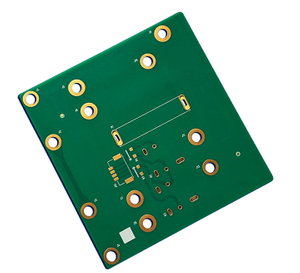

В наших радиаторах на основе меди используются передовые технологии сварки и ламинирования, обеспечивающие прочное соединение с радиатором. Это значительно повышает эффективность рассеивания тепла оборудованием и значительно снижает последующие затраты на сборку и обработку, что делает его профессиональным и эффективным интегрированным решением для радиатора на основе меди.
Наши надежные поставщики материалов

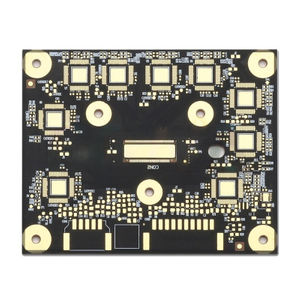

Особенности нашей продукции
1. Односторонняя двухслойная медная фольга. Непосредственно получает тепло от компонентов, что приводит к сокращению пути теплопроводности и увеличению площади рассеивания тепла на 30–50 %. Эффективность теплоотвода в 2-3 раза выше, чем у обычных алюминиевых подложек с радиаторами.
2. Низкое термическое сопротивление. Общее тепловое сопротивление может составлять всего 0,1–0,5 ℃/Вт, что позволяет эффективно контролировать температуру перехода мощных устройств и предотвращать затухание света, сокращение срока службы или снижение производительности из-за перегрева.
3. Сильная структурная стабильность, адаптируемая к сложным рабочим условиям. Деформация коробления снижается более чем на 60%.
4. Интегрированная конструкция радиатора повышает надежность. Медная подложка и радиатор соединяются друг с другом с помощью сварки, прессования или термоклея, что обеспечивает плотное прилегание без зазоров и мертвых зон для теплопроводности. По сравнению с решениями, в которых позже добавляются радиаторы, эта конструкция обеспечивает более высокую ударопрочность.
5. Высокая гибкость конструкции схемы, адаптируемая к односторонним компоновкам с высокой плотностью. Односторонняя двухслойная медная фольга имеет четкие функциональные разделы: верхняя медная фольга является слоем схемы, что позволяет создавать схемы высокой плотности и проектировать площадки, поддерживая SMT. Нижний слой медной фольги представляет собой специальный теплопроводящий слой, не участвующий в передаче цепи, а отвечающий только за рассеивание тепла, что позволяет избежать ограниченных проблем с компоновкой схемы, вызванных тем, что «схема и рассеивание тепла разделяют один медный слой».
6. Совместимость со сценариями сильного тока. Двухслойная медная фольга имеет более высокую токовую нагрузку; один квадратный миллиметр медной фольги может выдерживать ток 5–8 А, что подходит для сильноточных схем в силовых модулях новой энергии и мощных источниках питания приводов, одновременно уменьшая тепловые потери в цепи.
7. Сбалансированная стоимость и производительность, при этом экономическая эффективность превосходит чисто керамические подложки. Кроме того, технология обработки более зрелая.
8. Адаптируется к мощному освещению. Улучшенная однородность луча и лучшая равномерность рассеивания тепла позволяют избежать дрейфа цветовой температуры светодиодов и неравномерной яркости луча, вызванных локальным перегревом.
9. Значительно увеличенный срок службы. Благодаря точному контролю температуры срок службы мощных осветительных приборов может быть увеличен до более чем 50 000 часов, что намного превышает срок службы обычных алюминиевых подложек.
Приложения

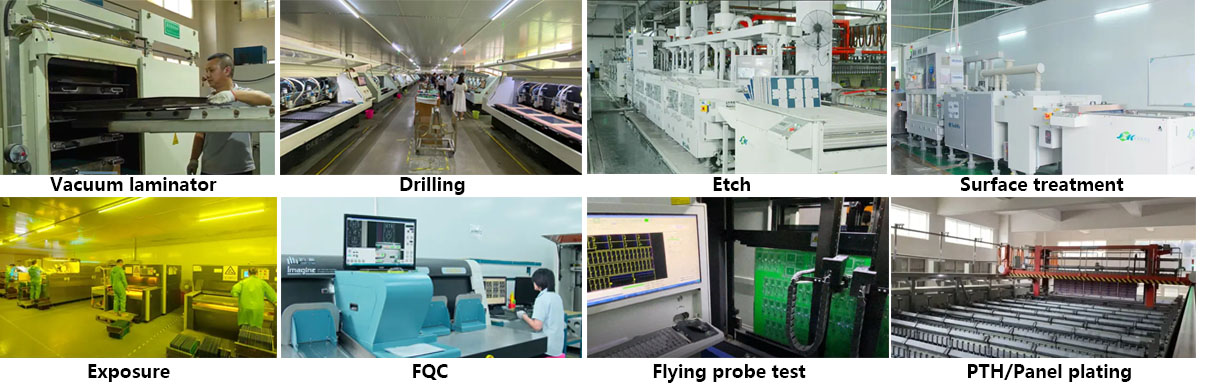

Наши сильные производственные мощности
Справочник наших клиентов
Часто задаваемые вопросы
Вопрос 1: Где находится ваш штаб-квартира?
Фошань, Китай (юг Китая)
В2: вы торговая компания или производитель?
Мы являемся производителем печатных плат и PCBA с более чем 10-летним опытом.
В3: В какие страны вы экспортируете свою продукцию?
Мы экспортируем наши решения для печатных плат/PCBA в более чем 30 стран, включая США, ЕВРОПУ, БЛИЖНИЙ ВОСТОК, АВСТРАЛИЮ, АГЕНТИНУ, БРАЗИЛИЮ и так далее.
В4: какое у вас время выполнения/время производства?
1-3 недели
В5: предлагаете ли вы бесплатные образцы?
Бесплатно в 3 новых моделях
В6: какой у вас минимальный заказ?
100 шт.
В7: как ваш контроль качества?
У нас есть 100% проверка устройства, процесс:
Строго выбирайте поставщиков->IQC->IPQC->ICT->AOI TEST->Рентгеновский тест->Функциональный тест
1. Тестирование тепловых характеристик
2. Электрические испытания (тест Hi-Pot/диэлектрическое выдерживаемое напряжение, напряжение пробоя диэлектрика, непрерывность и короткое испытание)
3. Механические испытания
4. Тестирование поверхности и процесса
Профиль нашей компании
Компания Guoli Optoelectronics имеет более чем 10-летний опыт разработки и производства печатных плат, PCBA, применения печатных плат на медной основе, у нас есть сильная команда инженеров для разработки программного и аппаратного обеспечения, а также более 50 патентов на продукты для печатных плат. У нас есть 4 производственные базы и более 600 сотрудников, сильные производственные мощности и быстрая реакция, чтобы обеспечить эффективную работу вашего проекта. У нас тысячи успешных клиентов и дел по всему миру, и мы обслуживаем промышленные бренды по всему миру.
У нас есть полная система контроля качества и система управления для поддержания качества нашей продукции, включая UL, Rohs, ISO9001, ISO14001 и IATF16949..
Наши преимущества
1. Экономия времени и затрат: GOLI обеспечивает проектирование печатных плат, поиск, сборку, тестирование и послепродажное обслуживание, сокращая время общения и доставки с различными поставщиками, повышая эффективность и снижая затраты.
2. Уменьшите количество ошибок. Дефекты конструкции и сборки печатной платы могут привести к задержкам проекта. Универсальная услуга PCBA GOLI уменьшает количество различных ошибок, включая ошибки проектирования, поиска и сборки, тем самым улучшая контроль качества.
3. Сильная техническая команда: универсальная служба GOLI PCBA обычно оснащена опытной технической командой, которая помогает клиентам решать различные технические проблемы и обеспечивать своевременное завершение проекта.
4. Единая гарантия и послепродажное обслуживание: универсальный сервис PCBA GOLI обеспечивает единое гарантийное и послепродажное обслуживание, помогая строить долгосрочные партнерские отношения и достигать взаимной выгоды.
5. Индивидуальные услуги: универсальный сервис PCBA GOLI может предоставлять более персонализированные услуги на основе конкретных потребностей и требований клиентов, а также разрабатывать подходящие печатные платы и системные компоненты.
